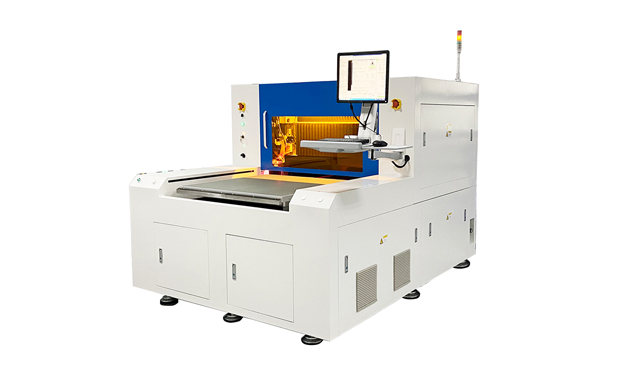

DirectLaser UL5 大幅面通用型激光微加工設備
DirectLaser UL5是U系列經典機型，采用1000x1000的大幅面平臺，均采用經典橋架式結構，即采用X、Y軸分離運動結構，加工頭在穩定的橋架上沿X方向左右運動，工件夾持臺沿Y軸前后運動，兩個系統獨立，各自的運動互不干擾。
產品特點
精確控制激光參數
精確控制激光參數，切割和定深切割剛性、柔性、剛柔結合材料
突破傳統加工局限
突破傳統加工局限，精密鉆微孔、盲孔，輕松實現高密度互連
多功能高性能統一
多功能高性能統一，高質量、高精度，與多種用途、多種材料兼顧
充分發揮激光優勢
充分發揮激光優勢，加工特種材料，LTCC切割，高質量切割陶瓷
極盡現代科技之妙
極盡現代科技之妙，TCO/ITO成型，顯示屏銀漿光蝕，微米級完美
產品參數
| 技術參數 | DirectLaser UL5 |
激光波長 | 355nm |
重復定位精度 | ≤±2μm |
振鏡分辨率 | 1μm |
X/Y軸移動分辨率 | ≤0.5μm |
加工面積 | 1000mm x 1000mm |
接收數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
設備平臺 | 花崗巖機臺，橋式結構 |
設備尺寸(W x H x D) | 1,560mm x 1,250mm x 1,915mm |
設備重量 | 約1,500kg |
工作環境 | DirectLaser UL5 |
功率 | 3kW |
電源 | 380VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | DirectLaser UL5 |
設備驅動軟件 | DreamCreaTor 3 |
數據處理軟件 | CircuitCAM7 Laser |
自動上下料系統 | 選配 |
在線功率測量裝置 | 選配 |
激光高度傳感器 | 選配 |
攝像頭靶標對位系統 | CCD自動對位 |
清潔吸塵系統 | 210m?/hr,220V,1.5kW |
工件固定 | 真空吸附臺，可定制夾具 |
FFU正壓清潔裝置 | 選配 |
